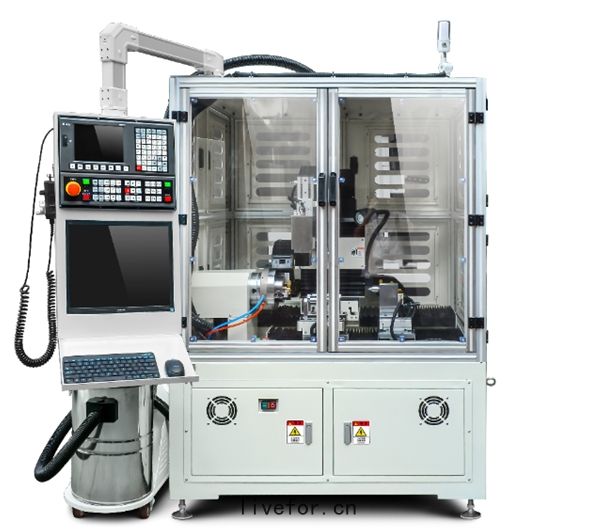

今天我們來看一款電機轉子的視覺定位切槽機，這個是那個電機轉子的產品，然後這台機床是由 CNC加工中心係統以及 CCD 視覺定位係統組成。

　　加工中心係統我們選的是台達的標準係統，然後 CCD 是 基恩士的品牌。接下來我們看一下視覺定位切槽機的主體部分，機床主體部分由 X軸，Y軸， Z軸，切割主軸以及伺服旋轉軸組成，然後旋轉軸是由諧波減速機加伺服電機以及一個氣動的三爪卡盤組成，使電機轉子進行360度旋轉。

　　然後這個是氣動卡盤的一個鬆緊按鈕。接下來到這裏的是一個旋轉軸支撐架，旋轉軸支撐架可以調節一個前後的去適應產品的一個大小直徑。

　　然後這邊是視覺定位切槽機的尾椎，尾椎采用氣動的方式使產品在長短變化的時候可以快速的頂緊。這個是工業吸塵器，我們在加工的時候，切割出的產品會有一個廢屑的產生，通過這個吸塵器吸出機床外麵，形成一個無屑加工。

　　這個是CCD 視覺係統的一個工業攝像頭，視覺定位切槽機的工業攝像頭就是對產品的加工槽位進行掃描，掃描出的位置就會成像在這個 CCD 視覺係統裏麵，通過數據傳輸至我們的加工中心係統，加工中心係統會根據剛剛傳輸的數據自動生成加工程序。

　　然後我們視覺定位切槽機的切割主軸會按照已生成的程序，對電機轉子進行切槽加工。
