夾具，是機械自動化加工的一個輔助裝備，用來實現產品的裝夾及快速定位。理論來講，一組好的夾具，除了夾住產品無幹涉生產，一定是定位精準，操作便捷的。但在真正的加工過程中，成本的控製，設計的能力以及機床的搭配性，都是受限的。也因此，盡可能選擇適合自己實際情況的夾具方案就好。

　　一，外形扁平化，方正形的產品

　　此類形產品好定位，基本隻有長度及大小的變化。夾具可以考慮通用性，選擇可多規格切換的。

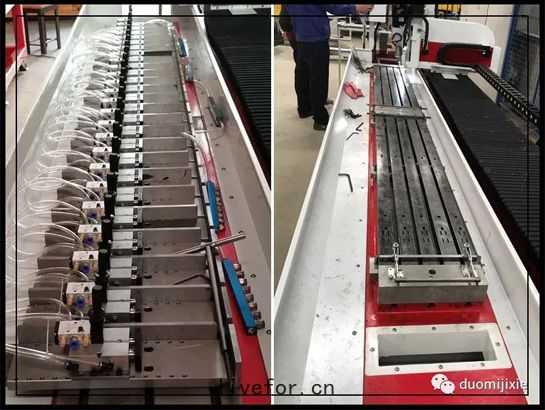

　　方案：氣動夾具是一種不需要借助人為的力量也能進行夾緊工件的方式。氣缸的底座可打多組螺絲孔以適應產品的寬度變化，由氣缸直接將產品推動至用於抵靠的定位麵，通過手動閥或者電磁閥的方式與機床搭配進行鬆緊切換。根據工件需要受力的程度，選擇適合的氣缸大小及數量。

　　注：手動閥需要操作工按壓相對應的開關，氣缸實現夾緊和鬆開的動作。而電磁閥隻需要計算好對應時間節點，通過機床係統程序控製氣缸的自動夾緊和鬆開。

　　二，圓盤類產品

　　圓盤類產品因外圍是弧形不好找定位點，因此都采取中心點定位的方式。

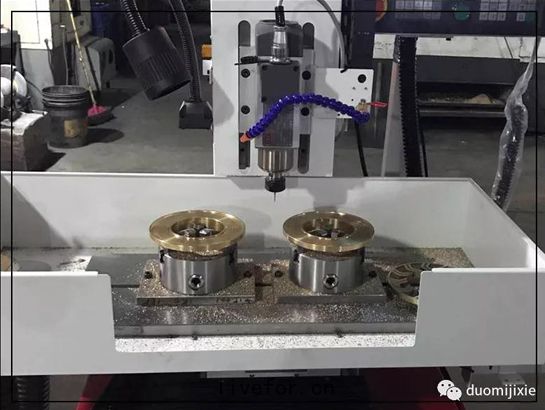

　　方案：可選擇卡盤夾持。卡盤鎖在機床工作台麵，切換產品隻需要鬆掉一顆螺絲，操作方便快捷。針對空心類的圓盤產品，選擇正爪卡盤用內撐的方式，實心的圓盤則選擇反爪卡盤用外夾的方式。卡盤的大小根據產品的尺寸選擇。

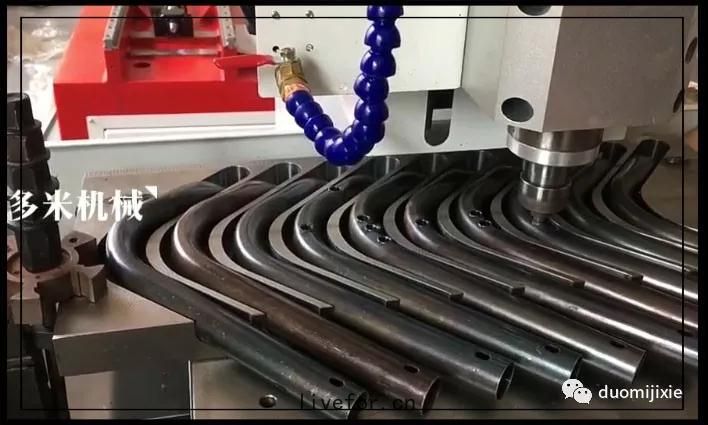

　　三，異形件產品

　　異形件的產品又分尺寸大小，基本都靠銑形或壓緊的方式。根據產品的形狀，確定好定位點同類型產品做專用夾具。

　　工廠加工的產品各種各樣，具體的夾具設計還是要按產品而定。我司的機床工作台麵都有精銑T形槽，方便各類夾具的安裝拆卸，可隨時提供機械自動化生產的方案!
